τεχνικό πρότυπο:	(ΕΕ) 2019/1170, στοιχείο NO.MED/4.49.SOLAS 74 όπως τροποποιείται, κανονισμοί V/23 & X/3, ΗΜΟ Res.A.1	Μέρη σκάλας πιλότου:	Αποτελείται από ελαστικό βήμα ((τα τελευταία τέσσερα βήματα), ξύλινο βήμα, Spreader ((Preventer βήμα
Αριθμός βημάτων:	6-85, Προσαρμοσμένο	Διάρκεια:	Μέγιστο 28 μέτρα, προσαρμοσμένο
Πιστοποιητικά:	Έγκριση τύπου, έγκριση τύπου ΕΚ MED κλπ.	Σημείωση:	Σύμφωνα με το ISO799-1-2019, το σήμα συμμόρφωσης MED
Επισημαίνω:	Πειραματική θαλάσσια σκάλα σχοινιών , Θαλάσσια σκάλα 28m σχοινιών , Θαλάσσια σκάλα σχοινιών MED ΕΚ

Δοκιμή	Το αντικείμενο που πρέπει να ελεγχθεί	Διαδικασία δοκιμής	Κριτήρια αποδοχής
Εικόνα εξέταση	Πλήρως συναρμολογημένη σκάλα.	Συγκρίνετε τις κατασκευαστικές απαιτήσεις της παραγράφου 4 και τα σχέδια του κατασκευαστή.	Η σκάλα πρέπει να συμμορφώνεται με τις κατασκευαστικές απαιτήσεις του σημείου 4 και να κατασκευάζεται σύμφωνα με τα σχέδια του κατασκευαστή.
Ευελιξία βήματος	Έξι σκαλοπάτια, τα οποία περιλαμβάνουν τουλάχιστον ένα από κάθε διαφορετικό τύπο, συμπεριλαμβανομένων των σκαλοπάτων αντικατάστασης, εάν διαφέρουν από τα σκαλοπάτια που χρησιμοποιούνται στην κατασκευή των σκαλοπατιών.	Τοποθετήστε κάθε βήμα σε ένα ζευγάρι στήριξης που βρίσκεται εκεί όπου τα πλευρικά σχοινιά θα περνούσαν κανονικά από το βήμα.Εφαρμόζεται ένα στατικό φορτίο ομοιόμορφα για διάστημα τουλάχιστον 1 λεπτού σε μια περιοχή επαφής πλάτους 100 mm στο κέντρο του βήματος.Το φορτίο πρέπει να είναι 3,0 kN.	Η απόκλιση στο κέντρο της σκάλας δεν πρέπει να υπερβαίνει τα 25 mm υπό φορτίο.
Φρίκτον	Ένα βήμα από κάθε διαφορετικό υλικό κατασκευής και Σχεδιασμός επιφάνειας βήματος Ένα στάδιο αναφοράς κατασκευασμένο από καθαρή βελανιδιά πλάτους 115 εκατοστών και μήκους 480 χιλιοστών Η επιφάνεια βήματος πρέπει να έχει: Διάβλος πλάτους 3 mm, βάθους 3 mm Οι αυλακώσεις πρέπει να είναι παράλληλες μεταξύ τους και παράλληλες με τη μακρά άκρη του σκαλιού. Ένα μεταλλικό γάντζο μάζας μεταξύ 1,5 kg και 3,0 kg Το μεταλλικό μπλοκ πρέπει να έχει επίπεδη επιφάνεια μήκους 135 mm και πλάτους 100 mm κατ' ανώτατο όριο.	Ορίστε το στάδιο αναφοράς σε επίπεδο Τοποθετήστε το μεταλλικό μπλοκ. στο κέντρο της επιφάνειας βήματος του βήματος αναφοράς και με τη μεγαλύτερη άκρη του μεταλλικού μπλοκ να διασχίζει το βήμα αναφοράς και στις δύο άκρες.Αργά ανυψώστε μια άκρη του βήματος με το μεταλλικό μπλοκ πάνω του-Μέτρηση της γωνίας κατά την οποία το μπλοκ αρχίζει να γλιστρά. Επαναλαμβάνεται η διαδικασία με το πρότυπο βήμα αναφοράς και το μπλοκ κάτω από το νερό. Επαναλάβετε τη διαδικασία τόσο σε ξηρές όσο και σε υγρές συνθήκες, χρησιμοποιώντας κάθε διαφορετικό βήμα σκάλας.	Οι γωνίες στις οποίες το μπλοκ Ξεκινάει η διαδρομή στην ξηρά και βρεγμένη σκάλα επιβίβασης πρέπει να είναι μεγαλύτερο ή ίσο με τις αντίστοιχες γωνίες που μετρήθηκαν για το πρότυπο βήμα αναφοράς.
Επιφάνεια βήματος αντοχή	Ένα βήμα από κάθε διαφορετικό υλικό κατασκευής και σχεδιασμός επιφάνειας βήματος. Μεταλλικό μπλοκ του τύπου που περιγράφεται στην δοκιμή τριβής σταδίου, το οποίο έχει τοποθετηθεί έτσι ώστε να του επιβάλλεται κάθετο φορτίο 380 N κατά την οδική του κίνηση πάνω από το υπό δοκιμή βήμα	Κρατήστε το βήμα σε οριζόντια θέση, με το φορτωμένο τεμάχιο να στηρίζεται πάνω του.για συνολικά 1500 κύκλους. Επαναλάβετε τη δοκιμή τριβής βήματος στο φθαρμένο βήμα τόσο σε ξηρή όσο και σε υγρή κατάσταση, βεβαιωθείτε ότι το σύρσιμο μπλοκ στηρίζεται πλήρως στην φθαρμένη επιφάνεια του βήματος	Οι γωνίες στις οποίες το μπλοκ αρχίζει να γλιστράει στην ξηρά και βρεγμένη σκάλα επιβίβασης πρέπει να είναι μεγαλύτερη ή ίση με την αντίστοιχη γωνία μετρώνται για το πρότυπο βήμα αναφοράς.
Σκάλα και σκαλοπάτι προσάρτηση Δυνατότητα	Πλήρως συναρμολογημένη σκάλα από μεγαλύτερο μήκος που εγκρίνεται	Η κλίμακα θα πρέπει να αναστέλλεται κατακόρυφα, κρεμασμένη σε όλο της το μήκος ή να επεκτείνεται σε όλο του το μήκος σε οριζόντια επιφάνεια, με το επάνω άκρο της κλίμακας να είναι στερεωμένο με τα δικά του ελαστικά.Εφαρμόστε στατικό φορτίο 8.8 Kn ευρέως κατανεμημένο στο κατώτατο σκαλοπάτι για διάστημα τουλάχιστον 1 λεπτού, έτσι ώστε το φορτίο να εφαρμόζεται ομοιόμορφα μεταξύ των πλευρικών σχοινιών μέσω των συσσωρευτών στερέωσης σκαλοπάτι.Επαναλάβετε τη διαδικασία σε πέντε διαφορετικά βήματα, με την εξαίρεση ότι η σκάλα δεν απαιτείται να κρέμεται σε όλο του το μήκος και μόνο το υπό δοκιμή βήμα,τα κορδόνια πλευρικής σύνδεσης και το κορδόνι πλευρικής σύνδεσης αμέσως πάνω από τα κορδόνια στερέωσης βήματος πρέπει να υποβάλλονται στο φορτίο	Τα σκαλιά δεν πρέπει να σπάνε ή να σπάσουν. Εγκαταστάσεις μεταξύ οποιωνδήποτε βημάτων Και το σχοινί δεν θα χαλαρώσει. ή να σπάσει Τα πλευρικά σχοινιά δεν πρέπει να αντέχουν παρατηρήσιμη βλάβη, επιμήκυνση ή παραμόρφωση που διαρκεί μετά την αφαίρεση των φορτίων δοκιμής
Αποσύνδεση	Πλήρως συναρμολογημένη σκάλα με το μεγαλύτερο μήκος που εγκρίνεται	Το σύστημα αγκυρώσεως της κυλιόμενης σκάλας πρέπει να τοποθετείται σε θέση μακριά από τοίχους ή δομές που θα την εμποδίζουν να πέφτει ελεύθερα και όπου μπορεί να κρέμεται κατακόρυφα.Αφήστε την σκάλα να κυλήσει ελεύθερα.	Τα σκαλιά και τα εξαρτήματα πρέπει να Όχι σπασμένο, σπασμένο χαλαρό. Η σκάλα δεν πρέπει να υποστεί ζημιές που θα καθιστούσαν την χρήση της επικίνδυνη.

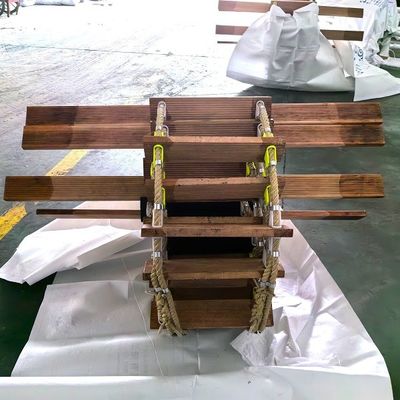

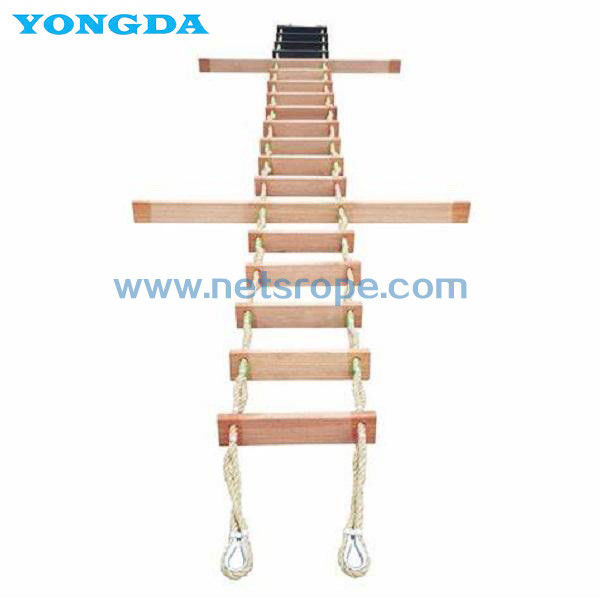

Πειραματική θαλάσσια σκάλα σχοινιών MED ΕΚ 28 μέτρα που προσαρμόζονται

Πειραματική θαλάσσια σκάλα σχοινιών MED ΕΚ 28 μέτρα που προσαρμόζονται

Πειραματική θαλάσσια σκάλα σχοινιών MED ΕΚ 28 μέτρα που προσαρμόζονται

Πειραματική θαλάσσια σκάλα σχοινιών

Θαλάσσια σκάλα 28m σχοινιών

Θαλάσσια σκάλα σχοινιών MED ΕΚ
