τεχνικό πρότυπο:	(ΕΕ) 2020/1170, στοιχείο NO.MED/1.29.SOLAS 74 όπως τροποποιείται, Reg.III/4.III/11, III/34&X/3, κώδι	Υλικό μεταλλικό:	Αντιδιαβρωτικό, σιδηρούχο μέταλλο συνδέσμων μετάλλων που ντύνονται, μέρος τουλάχιστον 316 ανοξείδωτο
Υλικό δευτερεύον σχοινί:	Ωίδιο-ανθεκτικό σχοινί της Μανίλα ή ένα thermoset spum σχοινί πολυεστέρα με έναν πυρήνα πολυπροπυλεν	Υλικό ξύλινο μέρος:	Σκληρό ξύλο (π.χ.: τέφρα, βαλανιδιά, λεύκα, οξιά, teak ή apitong) απαλλαγμένος από τους κόμβους
Τύπος:	Σκάλα επιβίβασης, επίπεδα βήματα, κατάσχεση σχοινιών	Αριθμός βημάτων:	19-77, προσαρμοσμένος
Διάρκεια:	6000 25000mm, προσαρμοσμένος	Πιστοποιητικά:	Νομιμοποίηση κοινωνίας κατηγορίας, νομιμοποίηση MED ΕΚ κ.λπ.
Σημείωση:	Σύμφωνα με ISO5489: 2008 (E), SEC 7, το σημάδι MED της συμμόρφωσης και αριθμός έγκρισης USCG αν εφαρ	Εφαρμογή:	Επιβίβαση και ξεμπαρκάρισμα σκάφους
Επισημαίνω:	σκάλα σχοινιών 3100mm θαλάσσια , Ξύλινη σκάλα σχοινιών βημάτων θαλάσσια , σκάλα επιβίβασης 18500mm πειραματική

Δοκιμή	Το αντικείμενο που πρέπει να ελεγχθεί	Διαδικασία δοκιμής	Κριτήρια αποδοχής
Εικόνα εξέταση	Πλήρως συναρμολογημένη σκάλα.	Συγκρίνετε τις κατασκευαστικές απαιτήσεις της παραγράφου 4 και τα σχέδια του κατασκευαστή.	Η σκάλα πρέπει να συμμορφώνεται με τις κατασκευαστικές απαιτήσεις του σημείου 4 και να κατασκευάζεται σύμφωνα με τα σχέδια του κατασκευαστή.
Ευελιξία βήματος	Έξι σκαλιά, τα οποία περιλαμβάνουν τουλάχιστον ένα από κάθε διαφορετικό τύπο, συμπεριλαμβανομένων των σκαλιών αντικατάστασης, εάν διαφέρουν από τα σκαλιά που χρησιμοποιούνται στην αρχική κατασκευή των σκαλιών.	Τοποθετήστε κάθε βήμα σε ένα ζευγάρι στήριξης που βρίσκεται εκεί όπου τα πλευρικά σχοινιά θα περνούσαν κανονικά από το βήμα.Εφαρμόστε ένα στατικό φορτίο ομοιόμορφα για διάστημα τουλάχιστον 1 λεπτού σε μια περιοχή επαφής πλάτους 100 mm στο κέντρο του βήματος.Το φορτίο πρέπει να είναι 3,0 kN.	Η κάμψη στο κέντρο του σκαλιού δεν πρέπει να υπερβαίνει τα 25 mm υπό φορτίο Δεν πρέπει να υπάρχει υπολειμματική κάμψη μετά την αφαίρεση του φορτίου και την ανάκαμψη του σκαλιού.
Φρίκτον	Ένα βήμα από κάθε διαφορετικό υλικό κατασκευής και Σχεδιασμός επιφάνειας βήματος Ένα στάδιο αναφοράς κατασκευασμένο από καθαρή βελανιδιά πλάτους 115 εκατοστών και μήκους 480 χιλιοστών Η επιφάνεια βήματος πρέπει να έχει: Διάβλος πλάτους 3 mm, βάθους 3 mm Οι αυλακώσεις πρέπει να είναι παράλληλες μεταξύ τους και παράλληλες με τη μακρά άκρη του σκαλιού. Ένα μεταλλικό γάντζο μάζας μεταξύ 1,5 kg και 3,0 kg Το μεταλλικό μπλοκ πρέπει να έχει επίπεδη επιφάνεια μήκους 135 mm και πλάτους 100 mm κατ' ανώτατο όριο.	Ορίστε το στάδιο αναφοράς σε επίπεδο Τοποθετήστε το μεταλλικό μπλοκ στο κέντρο της επιφάνειας βήματος του βήματος αναφοράς,και με την μεγαλύτερη άκρη του μεταλλικού μπλοκ που τρέχει σε όλη την στάθμη αναφοράς πάνω από τις δύο άκρες Αργά να αυξήσει μια άκρη του βήματος με το μεταλλικό μπλοκ σε αυτό. Μέτρηση της γωνίας κατά την οποία το μπλοκ αρχίζει να γλιστρά. Επαναλαμβάνεται η διαδικασία με το πρότυπο βήμα αναφοράς και το μπλοκ κάτω από το νερό. Επαναλάβετε τη διαδικασία τόσο σε ξηρές όσο και σε υγρές συνθήκες, χρησιμοποιώντας κάθε διαφορετικό βήμα σκάλας.	Οι γωνίες στις οποίες το μπλοκ Ξεκινάει η διαδρομή στην ξηρά και βρεγμένη σκάλα επιβίβασης πρέπει να είναι μεγαλύτερη ή ίση με τις αντίστοιχες γωνίες που μετρήθηκαν για το πρότυπο βήμα αναφοράς.
Επιφάνεια βήματος αντοχή	Ένα βήμα από κάθε διαφορετικό υλικό κατασκευής και σχεδιασμός επιφάνειας βήματος. Μεταλλικό μπλοκ του τύπου που περιγράφεται στην δοκιμή τριβής σταδίου, το οποίο έχει τοποθετηθεί έτσι ώστε να του επιβάλλεται κάθετο φορτίο 380 N κατά την οδική του κίνηση πάνω από το υπό δοκιμή βήμα	Κρατήστε το βήμα σε οριζόντια θέση, με το φορτωμένο τεμάχιο να στηρίζεται πάνω του.για συνολικά 1500 κύκλους. Επαναλαμβάνεται η δοκιμή τριβής βήματος στο φθαρμένο βήμα τόσο σε ξηρές όσο και σε υγρές συνθήκες, βεβαιωθείτε ότι το σύρσιμο μπλοκ στηρίζεται πλήρως στην φθαρμένη επιφάνεια του βήματος	Οι γωνίες στις οποίες το μπλοκ αρχίζει να γλιστράει στην ξηρά και βρεγμένη σκάλα επιβίβασης πρέπει να είναι μεγαλύτερη ή ίση με την αντίστοιχη γωνία μετρώνται για το πρότυπο βήμα αναφοράς.
Σκάλα και σκαλοπάτι προσάρτηση Δυνατότητα	Πλήρως συναρμολογημένη σκάλα από μεγαλύτερο μήκος που εγκρίνεται	Η κλίμακα πρέπει να είναι κάθετη και να κρέμεται σε όλο του το μήκος ή να επεκτείνεται σε όλη της τη μήκος σε οριζόντια επιφάνεια, με το επάνω άκρο της κλίμακας να είναι στερεωμένο με τα δικά του κολλητικά στοιχεία.Εφαρμόστε στατικό φορτίο 8.8 Kn ευρέως κατανεμημένο στο κάτω βήμα για διάστημα τουλάχιστον 1 λεπτού, έτσι ώστε το φορτίο να εφαρμόζεται ομοιόμορφα μεταξύ των πλευρικών σχοινιών μέσω των εξαρτημάτων στερέωσης βήματος.Επαναλάβετε τη διαδικασία σε πέντε διαφορετικά βήματα, με εξαίρεση το γεγονός ότι η σκάλα δεν απαιτείται να κρέμεται σε όλο του το μήκος και μόνο το βήμα που υποβάλλεται σε δοκιμή,τα κορδόνια πλευρικής σύνδεσης και το κορδόνι πλευρικής σύνδεσης αμέσως πάνω από τα κορδόνια στερέωσης βήματος πρέπει να υποβάλλονται στο φορτίο	Τα σκαλιά δεν πρέπει να σπάνε ή να σπάσουν. Εγκαταστάσεις μεταξύ οποιωνδήποτε βημάτων Και το σχοινί δεν θα χαλαρώσει. ή να σπάσει Τα πλευρικά σχοινιά δεν πρέπει να αντέχουν παρατηρήσιμη βλάβη, επιμήκυνση ή παραμόρφωση που παραμένει μετά την αφαίρεση των φορτίων δοκιμής
Αποσύνδεση	Πλήρως συναρμολογημένη σκάλα με το μεγαλύτερο μήκος που εγκρίνεται	Τοποθετήστε τα αγκυροδεμένα στοιχεία της κυλιόμενης σκάλας σε ένα μέρος μακριά από τοίχους ή δομές που θα την εμπόδιζαν να πέσει ελεύθερα και όπου μπορεί να κρέμεται κάθετα.Αφήστε την σκάλα να κυλήσει ελεύθερα.	Τα σκαλιά και τα εξαρτήματα πρέπει να Όχι σπασμένο, σπασμένο χαλαρό. Η σκάλα δεν πρέπει να υποστεί ζημιές που θα καθιστούσαν την χρήση της επικίνδυνη.

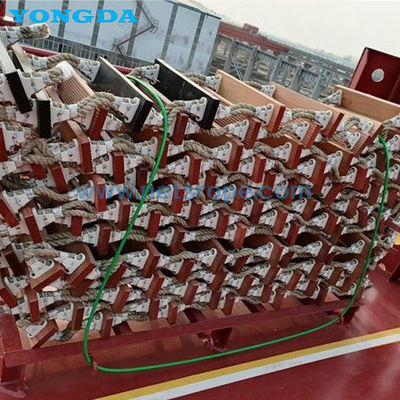

Σκάλα σχοινιών επιβίβασης του σκάφους του ISO 5489-2008

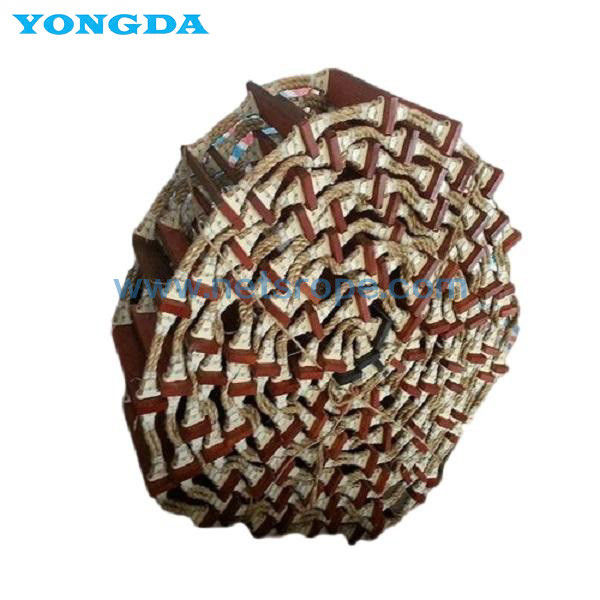

Σκάλα σχοινιών επιβίβασης του σκάφους του ISO 5489-2008

Σκάλα σχοινιών επιβίβασης του σκάφους του ISO 5489-2008
